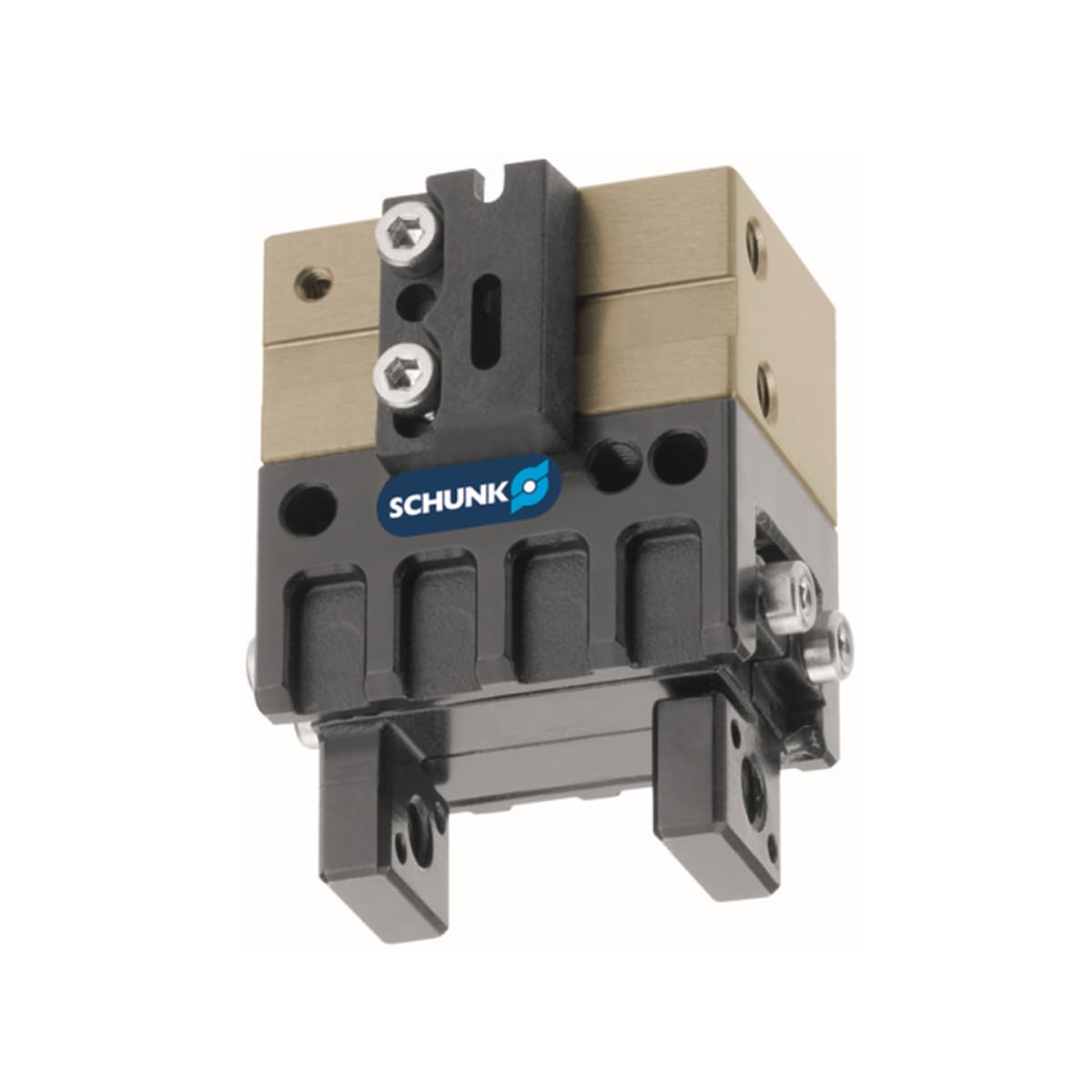

MPG-plus 25

Kleinteilegreifer MPG-plus, Baugrösse: 25, pneumatisch

● Hub pro Backe: 3 mm

● Schliesskraft: 38 N

● Öffnungskraft: 32 N

● Max. Umgebungstemperatur: 90 °C

Technische Daten

● Hub pro Backe [mm]: 3

● Schliesskraft [N]: 38

● Öffnungskraft [N]: 32

● Schliesskraft (bei Fingerlänge 0 mm) [N]: 41

● Öffnungskraft (bei Fingerlänge 0 mm) [N]: 34

● Eigenmasse [kg]: 0.06

Technische Anschlussdaten

● Empfohlenes Werkstückgewicht [kg]: 19

● Fluidverbrauch Doppelhub [cm³]: 0.8

● Min. Betriebsdruck [bar]: 2

● Max. Betriebsdruck [bar]: 8

● Nennbetriebsdruck [bar]: 6

● Schliesszeit [s]: 0.017

● Öffnungszeit [s]: 0.017

Greiferfinger Spezifikationen

● Max. zulässige Fingerlänge [mm]: 32

● Max. zulässige Masse pro Finger [kg]: 0.02

Umgebungsbedingungen

● Schutzart IP: 30

● Min. Umgebungstemperatur [°C]: 5

● Max. Umgebungstemperatur [°C]: 90

Genauigkeit

● Wiederholgenauigkeit [mm]: 0.02

Dimensionen

● Länge X [mm]: 26

● Breite Y [mm]: 18

● Höhe Z [mm]: 27

Momente

● Moment Mx max. [Nm]: 0.5

● Moment My max. [Nm]: 0.42

● Moment Mz max. [Nm]: 1.5

● Max. Kraft axial Fz max. [N]: 70
