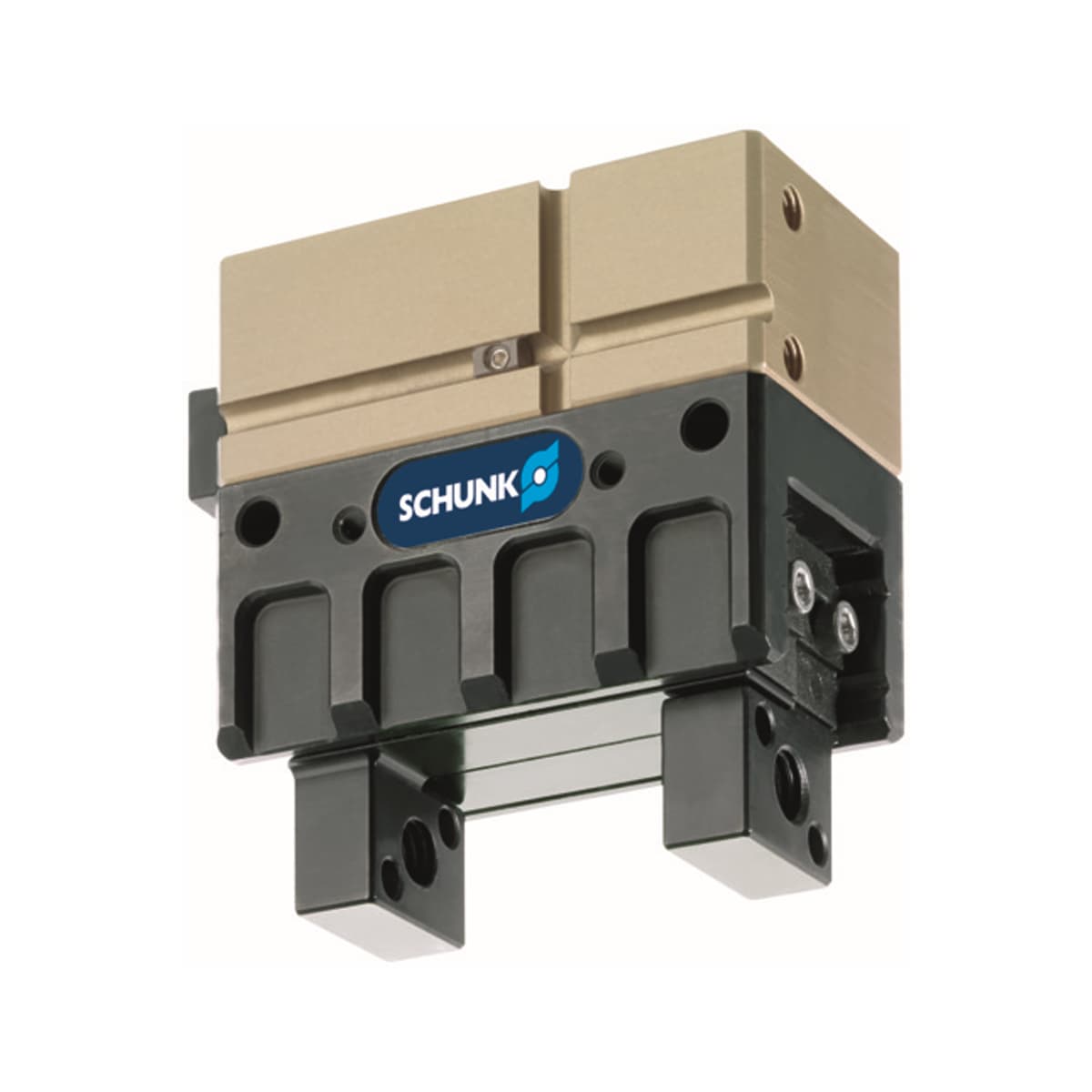

MPG-plus 64-AS

Kleinteilegreifer MPG-plus, Baugrösse: 64, pneumatisch, mit Greifkrafterhaltung: AS

0Hub pro Backe: 10 mm

0Schliesskraft: 370 N

● Max. Umgebungstemperatur: 90 °C

Technische Daten

0Hub pro Backe [mm]: 10

0Schliesskraft [N]: 370

0Schliesskraft (bei Fingerlänge 0 mm) [N]: 390

0Min. Federkraft [N]: 70

● Eigenmasse [kg]: 0.62

Technische Anschlussdaten

0Empfohlenes Werkstückgewicht [kg]: 1.25

0Fluidverbrauch Doppelhub [cm³]: 27

0Min. Betriebsdruck [bar]: 4

0Max. Betriebsdruck [bar]: 6.5

0Nennbetriebsdruck [bar]: 6

0Schliesszeit [s]: 0.085

0Öffnungszeit [s]: 0.12

● Schliess-/Öffnungszeit mit Feder [s]: 0.3

Greiferfinger Spezifikationen

● Max. zulässige Fingerlänge [mm]: 80

● Max. zulässige Masse pro Finger [kg]: 0.24

Umgebungsbedingungen

● Schutzart IP: 30

● Min. Umgebungstemperatur [°C]: 5

● Max. Umgebungstemperatur [°C]: 90

Genauigkeit

● Wiederholgenauigkeit [mm]: 0.02

Dimensionen

● Länge X [mm]: 64

● Breite Y [mm]: 35

● Höhe Z [mm]: 69

Momente

● Moment Mx max. [Nm]: 3.5

● Moment My max. [Nm]: 6

● Moment Mz max. [Nm]: 9

● Max. Kraft axial Fz max. [N]: 250
