CALYX - EBD050

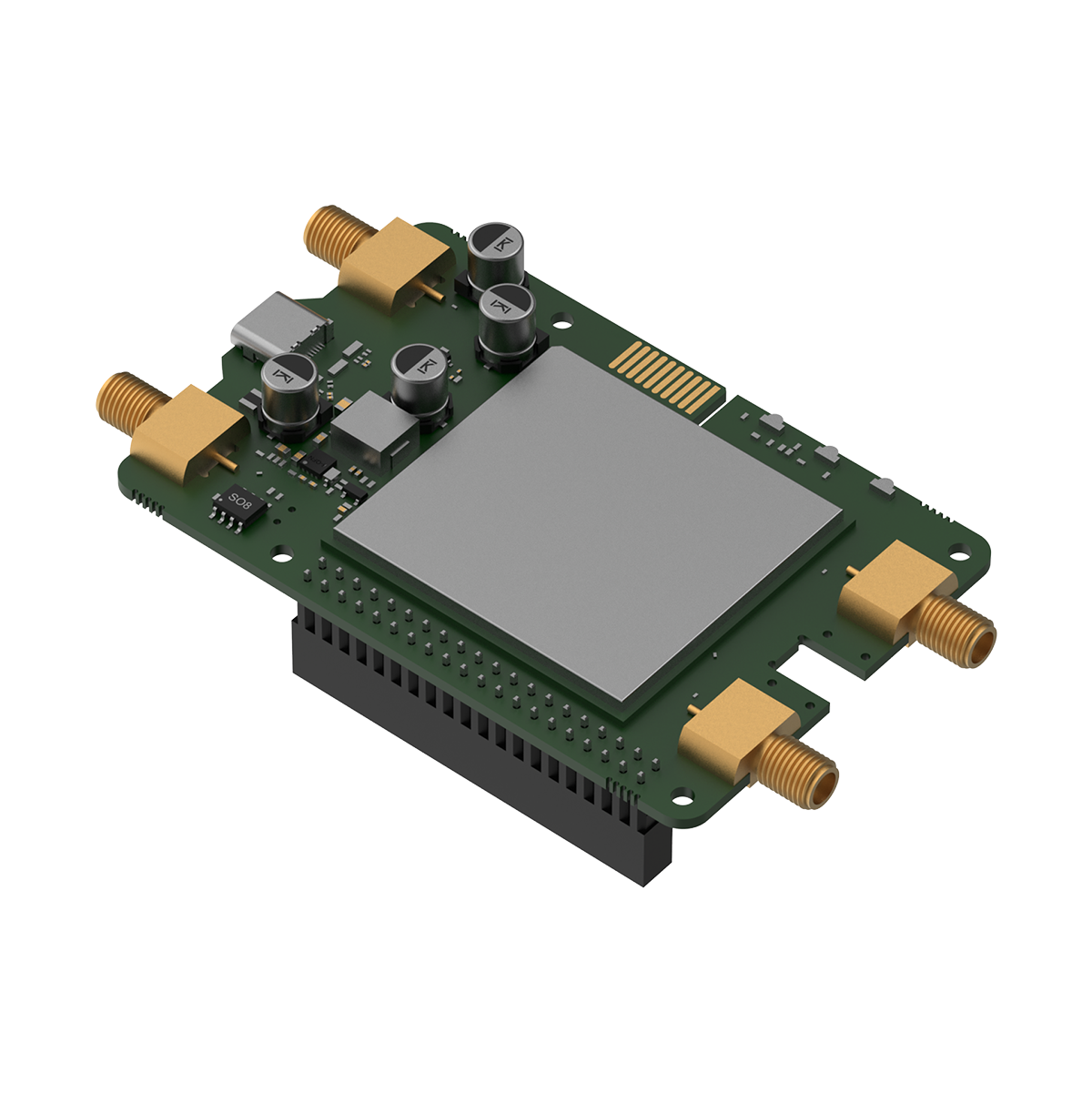

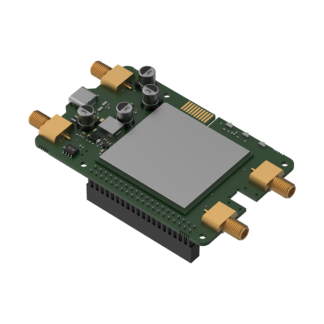

TELTONIKA: CALYX EBD050 – EMBEDDED Full 5G Sub-6 RASPBERRY PI HAT+

Der Calyx (EBD050000000) ist ein leistungsstarkes 5G HAT+ Modul im Raspberry Pi HAT+ Formfaktor für datenintensive Edge- und Industrieanwendungen.

Mit 4×4 MIMO, hoher Bandbreite und maximaler 5G-Datenrate eignet sich das Modul für Anwendungen mit sehr hohen Datendurchsätzen.

Es unterstützt 5G NR SA/NSA (Sub-6 GHz) mit bis zu 3.4 Gbps Download sowie 4G LTE Cat 19 Fallback und entspricht 3GPP Release 16.

● Formfaktor: Raspberry Pi HAT+

● Abmessungen: 56 x 23,11 x 100.8 mm

● Montage: direkt auf Raspberry PI (Befestigungsmaterial im Lieferumfang enthalten)

● Betriebstemperatur: −40 °C bis +75 °C

Anschlüsse und Schnittstellen

● Mobilfunk / Antennen: 4 x SMA

● SIM: 1 x Nano-SIM (4FF), Push-Pull

● GPIO: 40-Pin GPIO Header (5 V & 3,3 V Versorgung), Modem Control (Power, Wakeup, Reset)

● USB: USB Type-C (USB 3.0 Datenrate)

● Audio: PCM digital interface

● Statusanzeigen: Power, NET IND, NET STAT

Kommunikation

● Mobilfunk: 5G Sub-6Ghz SA/NSA 2.4/3.4Gbps DL (4×4 MIMO), 900/550 Mbps UL (2×2); 4G LTE Cat 19 up to 1.6 Gbps DL/ 200 Mbps UL; 3G up to 42 DL/ 5.76 UL Mbps

● 3GPP Release: Release 16

Stromversorgung

● Versorgung über 40-pin header (5 VDC / 3.3 VDC)

● Alternativ über USB Type-C (5 V DC)

Zertifizierungen

CE, UKCA, EAC, UCRF, RCM, CB, WEEE

Lieferumfang EBD050000000 / Standard package:

Calyx Embedded Cellular HAT+

Fasteners Kit

PCB Connector

USB Type-C zu USB Type-A Kabel

Quick Start Guide

Offizielle Produktseite – Teltonika Networks Calyx
